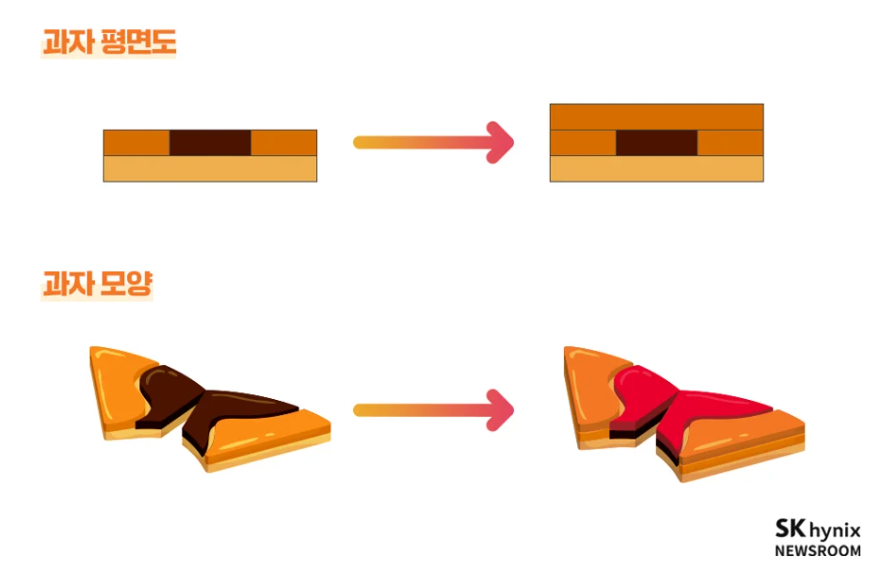

📝 증착 공정 (Deposition)
- 원하는 분자 or 원자 단위의 박막을 입히는 공정
- 박막 : 회로 간의 구분과 연결, 보호 역할을 하는 1um 이하의 얇은 막
- 반도체 미세화로 인해 더 다양한 물질로 더 얇은 막을 쌓는 것이 중요해짐
📝 증착 방법

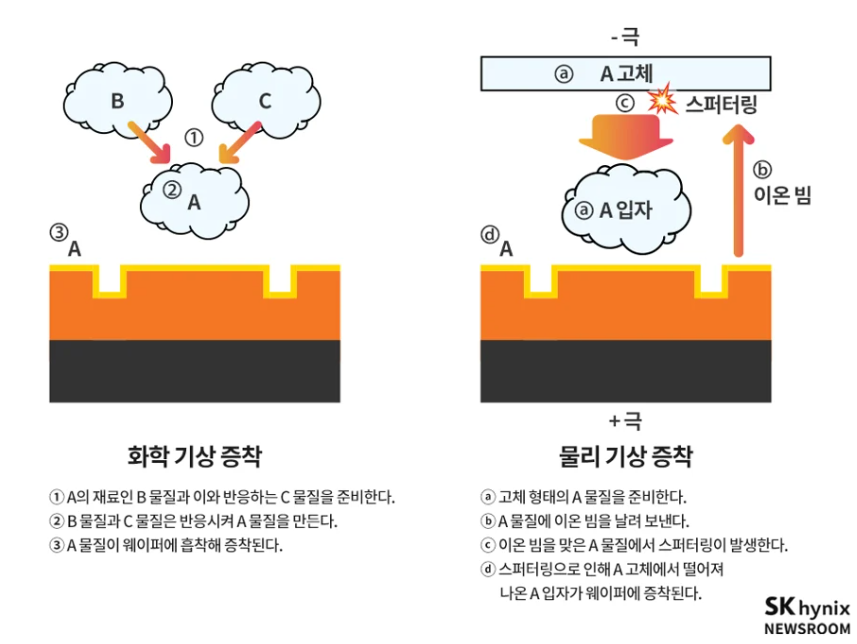

- 물리기상증착법 (PVD, Physical Vapor Deposition)
- 금속 증착에 주로 사용
- Evaporation
- 열로 증착 물질을 기화시키는 방식
- Thermal Evaporation
- E-beam Evaporation
- Sputtering
- Plasma 상태의 Ion을 target에 충돌시켜 물리적으로 뜯어 내서 증착시키는 방식
- DC / RF sputtering
- Magnetron sputtering
- Reactive sputtering
- 화학기상증착법 (CVD, Chemical Vapor Deposition)
- 실리콘, 유전체 증착에 주로 사용
- PVD 보다 Step coverage가 좋음
- APCVD
- 저렴하고 간단
- 빠른 증착속도
- 저품질 필름 (Bad Step Coverage)
- 저온, 평평한 산화막
- LPCVD
- 고품질 필름
- 높은 생산량
- 고온 공정 (CVD 중 가장 높음)
- 느린 증착속도
- batch type : Poly-Si, SiO2, Si3N4
- single wafer type : 나머지 물질
- PECVD
- 저온 증착 가능
- 빠른 증착 속도
- 저품질 필름
- IMD 증착
- Passivation 증착
- HDPCVD
- Gap filling 특성 우수
- 저온 공정에서 고품질 산화막
- 플라즈마 데미지
- 불균일한 증착 (전기장의 퍼지는 성향)
- Shallow Trench Isolation (STI)에 적합
- IMD 증착
- ALCVD
- 고품질 필름 & Step Coverage
- nm 단위의 박막 두께 조절 가능
- 낮은 생산량
- 게이트 유전막 증착
- Interconnect 증착
- ALD
- 원자층을 한층한층 쌓아 올려 막을 형성하는 증착 방식
- 첫 전구체 투입 → 두번째 전구체 투입 → 화학 반응 → 불필요한 물질 제거
- CVD VS ALD
| CVD | ALD |
| 전부 동시에 주입 | 순차적으로 전구체 가스 주입 |
| 열분해 O | 열분해 X |
| 반응성 상관 X | 전구체 : 반응성 큼 |
| 열분해, 산화 & 환원에 의한 반응 | 리간드 교환, 해리에 의한 반응 |
📝 PVD vs CVD vs ALD 차이 비교
- PVD
- 저온 공정, 안정적
- 고품질 박막에 유리
- 불순물 오염 정도가 낮음 (진공)
- 증발을 이용할 경우 증착 속도가 느림
- 박막 접합성이 좋지 못함
- 고가의 장비 이용
- CVD
- 기판 접합성이 좋음
- 비교적 저렴한 장비
- 박막 품질 및 도포성 우수
- 고온공정 (재료 선택의 문제 발생)
- 불순물 오염정도 높음
- 박막 두께 조절 어려움
- ALD
- 박막 도포성 우수
- 박막 두께 조절이 쉬움
- 불순물 오염정도가 낮음
- 박막 성장 속도 느림
- 공정 온도 제어 어려움
- 챔버 크기 및 비용 문제
📝 증착 공정 파라미터
- 균일도 (Uniformity)
- 증착 과정에서 물질이 얼마나 균일한 두께로 생성되었는지 표현하는 수치
- 웨이퍼 전체를 기기에 넣고 진행하기 때문에 웨이퍼 지점 별 두께가 다르게 생성될 수 있음
- 균일도가 높을수록 웨이퍼 전 영역에 골고루 물질이 도포
- 스텝 커버리지 (Step Coverage)
- 웨이퍼 표면에 단차나 뾰족한 부분이 존재할 경우 박막의 두께가 균일하게 생성되지 않을 수 있음
- 증착이 이뤄지는 울퉁불퉁한 표면의 상단 부분 막질과 하단 부분 막질의 두께 차이 혹은 상단 부분 막질과 측벽 막질의 두꼐 차이를 말하는 것
- 1에 가까울수록 상단부와 하단부의 차이가 적다는 의미
- 1보다 작은 경우 하단부나 측벽의 두께가 얇게 생성된다는 의미
- 갭 필 (Gap fill)
- 빈 공간 (Gap)을 얼마나 잘 채우는지 나타내는 특성
- 갭 필 특성이 좋지 않으면 내부에 공동(Void)이 생기게 되고 추후 구조물이 무너질 위험이 있음
- 반도체 위에는 수많은 요철이 있고 증착 과정에서 이 영역들을 꽉 채울 수 있다는 보장이 없음
