이번편은 반도체 공정의 7번째 편인 "Metalization" 입니다!



그럼 바로 시작해볼까요?

---

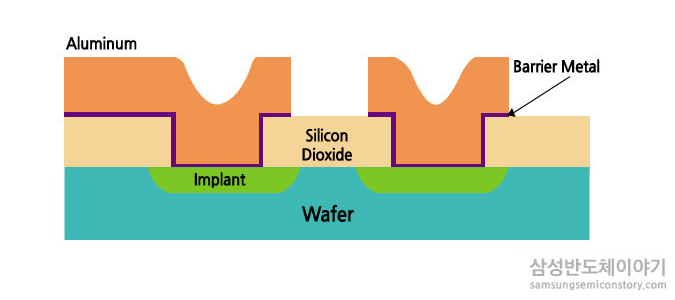

📝 금속 배선 공정 (Metalization)

[출처] 삼성반도체이야기

• 신호가 잘 전달되도록 반도체 회로 패턴에 따라 전기길(금속선)을 연결하는 작업
• 금속 배선 공정 시 사용되는 금속 재료의 필요 조건
  • 웨이퍼와의 부착성
  • 낮은 전기 저항
  • 열적, 화학적 안정성
  • 패턴 형성의 용이성
  • 높은 신뢰성
  • 낮은 제조 가격
• 이 조건에 부합하는 금속이 바로 Al, Cu, W 임



📝 금속 배선 공정에 사용되는 증착법

• 진공 증착 (Evaporator)
  • 단순한 구조와 낮은 복잡도의 배선에 적합
• 화학적기상증착 (CVD)
  • 복잡한 구조나 높은 품질의 배선 생성에 적합



📝 금속 배선 공정 단계

[출처] SK hynix newsroom

• Barrier Metal 증착
  • 반도체 물질과 금속 사이의 화학적 반응을 차단
  • 금속이 반도체 레이어로 침투하는 것을 방지
  • 소자 손상 방지



[출처] SK hynix newsroom

• 금속 재료 증착
  • Al, W
    • 금속 증착 → Photolithography → Etching  → 유전체 증착 → CMP
  • Cu
    • 유전체 증착 → Photolithography → 금속 증착 → CMP
    • Cu는 etching 방식을 사용할 수 없기 때문에 Damascene 공정을 이용

---

이렇게 해서 반도체 공정 7편! Metalization 공정에 대한 핵심 정리가 끝났습니다!
